DJI大疆紅外熱分析工具3.0 主要功能介紹

大疆紅外熱分析工具3.0主要用於分析、處理紅外照片，通過獲取拍攝物體重要位置的溫度信息，協助進行狀態分析，可廣泛應用於工業、科研、國防、民用等各行業領域。典型應用如設備熱缺陷診斷，通過分析設備圖片的溫度信息，對故障點進行精確定位，可及時發現、預防、處理重大事故。

作為大疆開發的行業應用軟件之一，大疆紅外熱分析工具3.0不僅完全免費，而且是紅外巡檢解決方案的重要組成部份。除了對紅外照片進行分析外，本軟件還可生成不同格式的報告。

在最新版本中，大疆紅外熱分析工具3.0增加了對“DJI Mavic 3T”以及“經緯M30T”兩款新機型的支持。其餘支持設備為“禪思Zenmuse H20N”、“禪思Zenmuse H20T”、”禪思Zenmuse XT S“以及“禦2 行業進階版”。本軟件僅支持以上設備所拍攝的R-JPEG 格式紅外照片。

以下內容基於V3.0.3版本進行編寫。

如下圖所示，進入大疆官網後，依次點擊“服務與支持”，“下載中心”，“軟件與驅動”，“DJI Thermal Analysis Tool”，“大疆紅外熱分析工具3.0”，“exe”。下載後，雙擊打開安裝包，根據提示完成軟件安裝即可。

注意：大疆紅外熱分析工具3 僅支持在64 位的系統版本下運行，推薦在Windows 7、Windows 8、 Windows 10 及以上系統版本運行。

點擊左上角“添加”，選擇紅外照片所在文件夾，即可將整個文件夾中需要進行分析的紅外照片一次性加載到軟件中。單擊選擇紅外照片，即可在右側文件信息顯示區域查看該照片的相關信息，包括預覽圖、文件名、拍攝時間信息、 當前偽彩圖對應的溫度範圍、測溫參數、圖像信息、備註等。在主界面內，此區域的信息僅供查看，不可編輯。

添加照片

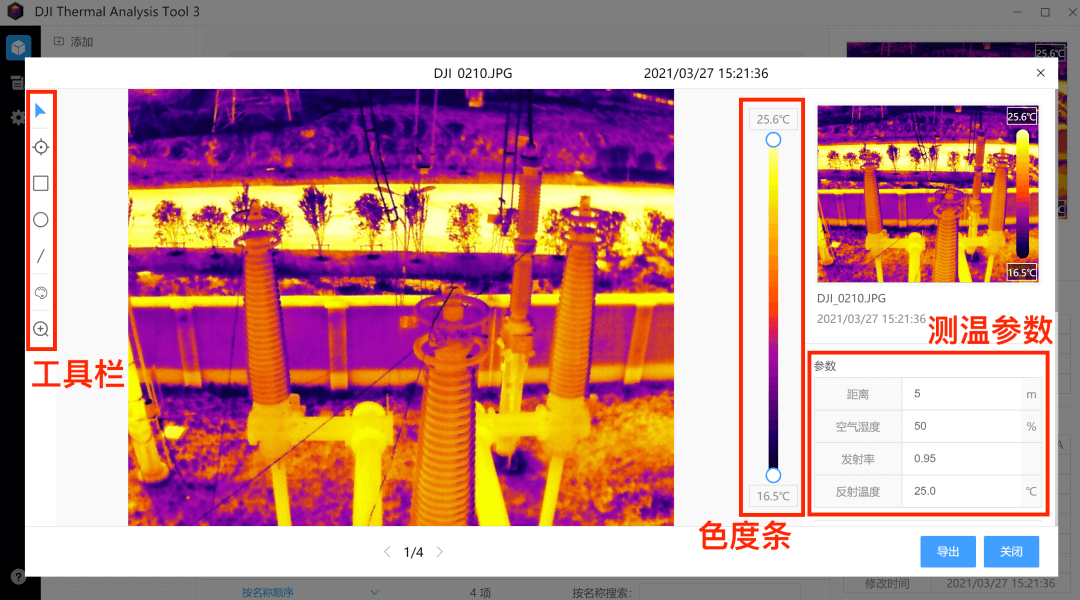

雙擊單張照片，彈出測溫窗口，主要通過“工具欄”、“色度條”和“測溫參數”對照片進行測溫分析。

測溫分析

2.1工具欄

選擇：進入紅外測溫界面後，默認進入選擇工具。

工具欄

點測溫：點擊該圖標後，使用鼠標左鍵點擊圖片中需要測溫的點，會在圖片中顯示該點的溫度。選中所繪製的測溫點，通過鼠標拖動可改變測溫點位置。右鍵點擊該點可以刪除該測溫點、選擇字體大小和標註顯示的位置。

TIPS：點測溫結果在報告中以“SP”表示，常用於比較多個同類型設備之間的溫度情況。

點測溫

矩形/圓形區域測溫：點擊該圖標後，在圖片顯示區域按住鼠標左鍵拖動繪製一個測溫矩形或圓形，界面將自動顯示該矩形內的最高溫、最低溫和平均溫。選中所繪製的測溫矩形，可改變其大小和位置。右鍵可選擇刪除該測溫形狀、選擇字體大小和標註顯示的位置。

TIPS：矩形測溫結果在報告中以“SQ”表示，圓形測溫結果在報告中以“R”表示，常用於復雜結構金具或面積較大的設備，或用於對比多個同類型設備。

區域測溫

直線測溫：點擊該圖標後，在圖片顯示區域按住鼠標左鍵拖動繪製一條測溫直線，界面將自動顯示該直線上的最高溫、最低溫和平均溫。選中所繪製的測溫直線，可改變其長度和位置。右鍵可選擇刪除該測溫直線、選擇字體大小和標註位置。

TIPS：直線測溫結果在報告中以“L”表示，常用於電力場景的絕緣子串、支柱等設備的測溫分析。

直線測溫

調色盤：點擊該圖標後，切換調色盤，可以使用不同的偽彩色顯示紅外圖片。畫面中的溫度範圍將被映射到256 個色階上，在RJPG 格式圖片以及MP4 格式視頻中顯示出來。大疆系列產品提供的調色盤選項及詳細說明如下：

圖片縮放：點擊該圖標，可選擇以原始尺寸顯示圖片或鋪滿窗口。

2.2色調條

顯示當前圖片的當前測溫參數下的自適應溫度區間。拖動色度條的上下端點，可調整溫度與顏色的映射，突出顯示特定溫度區間內的物體。如圖所示，調節溫度區間後能更清晰找到目標。

色度調整前

色度調整後

2.3測溫參數

根據拍攝環境適當調整實際的測溫參數可提升溫度測量的準確度。測溫參數包括“測溫距離”、“相對濕度”、“發射率”和“反射溫度”。

測溫距離：待測目標的距離。紅外熱像儀接收物體自身輻射的紅外線生成熱像圖，距離越遠， 紅外輻射衰減越多。紅外熱像儀出廠時默認的標定距離一般是固定的，在這個距離測溫最精確，距離過近或過遠都會增大測溫誤差。

相對濕度：目標測量環境下的空氣相對濕度。請根據實際測量環境配置，顯示70即表示相對濕度為70%，取值範圍[20~100]。濕度值配置是否準確將影響測溫精度，但影響度較小。

發射率：被測物體表面以輻射的形式釋放能量相對強弱的能力。可參考“常見物質發射率表” 進行配置，由於被測物體表面可能存在腐蝕、氧化等情況，實際發射率值與參考值可能存在一定差異。發射率配置是否準確將影響測溫精度，且影響度較大。

反射溫度：周圍環境物體輻射的能量可能被待測目標表面反射，與待測目標輻射一同被相機接收，造成測溫誤差。如果周圍環境沒有特別的高溫或低溫物體，反射溫度配置為環境溫度即可。反射溫度是否配置準確會影響測溫精度，數值與環境溫度偏差越大影響度越大。

輸入相關測溫參數後，單擊Enter 鍵或鼠標左鍵單擊編輯框以外的界面，即可完成測溫參數設置，測溫區域的溫度會更新。以下圖為例，調整測溫參數後，同一測溫點的溫度由21.3℃調整為20.7℃。

測溫參數調整前

測溫參數調整後

在測溫窗口底部，點擊“導出”即可跳轉至報告界面。選擇“導出報告”可將當前圖片、測溫結果、測溫參數設置、備註等信息全部匯總後導出為一份PDF 或DOC 報告文件保存至本地，並且可根據業務需要設置導出報告的徽標和頁眉。

報告導出圖

以上就是大疆紅外熱分析工具3.0的主要功能介紹，歡迎大家前往官網進行下載及使用。
