小型航測利器｜DJI Mavic 3E 正射、傾斜及貼近攝影測量實測

Mavic 3E 的機械快門最快可0.7 秒間隔連拍，配合15m/s 的高速飛行，大幅提升作業效率。此外，其相機單像元尺寸大，暗光環境依舊能保證作業質量，延長單日作業時間。其電池還支持快充，可輪轉作業，效率全面提升。

在測繪精度上，Mavic 3E 不僅支持RTK 厘米級定位，且相機出廠時均會進行內參標定，即每張照片都會寫入準確的內參，在數據處理環節也充分保障成果精度。

在太原市清徐縣的國土資源調查項目中，大疆行業應用合作夥伴山西文達通用Mavic 3E 實現了作業效率的突破。該項目要求1 週內完成15km² 測區的正射影像數據交付，且精度要求為4cm，對航測作業的效率和精度都提出了挑戰。

作業團隊投入1 台Mavic 3E ，飛行15 架次，在一天內就完成了15km² 的4cm 分辨率正射作業。團隊採集了9838 張色彩艷麗、亮度均勻的原片，並使用大疆智圖快速生成二維正射影像，免像控空三精度達到平面3cm、高程5.4cm。

正射影像局部展示及精度驗證結果

除規則區域的大面積正射作業外，在航帶正射中，Mavic 3E 也有著突出的優勢。在河流、道路等長條帶狀地物航測中，常見的難點是無人機的圖傳距離不足，需要作業團隊不斷移動、更換場地，進而影響作業效率。而Mavic 3E 的圖傳能力全面提升，O3 圖傳行業版和4G 增強圖傳雙重保障，RTK 不斷連，滿足複雜環境和遠距離作業的需求，可減少外業的換場頻次和時間。

在同樣由山西文達通承接的汾河河道巡查項目中，項目要求對流域兩側300 米內進行精度優於3cm 的建圖，汾河流域河道長達53 公里，要求在2 天內完成數據採集，工期十分緊張。

得益於Mavic 3E 對起降場地的廣泛適應性，作業團隊的機動性大幅提升，且1 分鐘內可快速部署，在1 天內快速轉場。配合增強圖傳，作業團隊有效地適應了帶狀地形的作業需求，高效地在1 天時間內通過17 架次完成了53km 測圖，分辨率達到3cm。

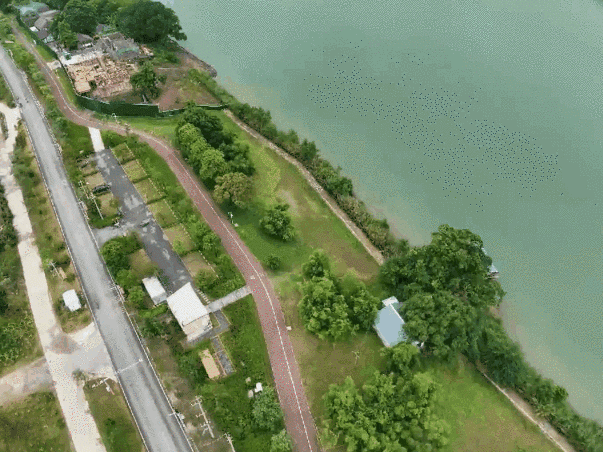

汾河河道建模成果漫遊

無人機傾斜攝影測量技術已廣泛應用於城市管理、國土空間規劃等行業，通過無人機獲取傾斜影像並構建實景三維模型，可獲得更精準、全面的地理信息數據。

然而，目前業內的無人機傾斜攝影主流方案多以五鏡頭、三鏡頭、雙鏡頭的傾斜攝影相機搭配飛行平台，這樣的方案不僅成本高，而且對飛行平台的載重、續航等性能要求也很高。 Mavic 3E 具備可調整角度的高性能單相機，不僅可以輕鬆勝任傾斜攝影的測繪作業，還具備成本低、效率高、便攜易操作的顯著優勢。

在雲南羅平縣老廠鄉的土地確權項目中，大疆行業應用合作夥伴新坐標科技需要對某鄉鎮進行分辨率要求為2cm 的傾斜模型數據採集和製作。該村莊高差大、高壓鐵塔多，暴雨、冰雹等極端天氣頻發。使用靈活便攜的Mavic 3E 不僅有效解決了該項目地環境惡劣的痛點，且單相機的傾斜攝影作業的效率和精度同樣得到了保障。在航高60 米所採集的數據精度能達到正射地面分辨率1.61cm ，傾斜地面分辨率2.28cm 。

三維模型及線劃圖效果

在大疆行業應用夥伴廣西萬航星空承接的“美麗南方”景區實景三維項目中，Mavic 3E 在150 米航高下進行五向傾斜攝影時，單架次可完成0.2 平方公里的三維建模，效率是精靈4 RTK 的5 倍以上。在150 米航高（重點區域50 米航高），航向重疊度80%，旁向重疊度60% 的設置下，使用Mavic 3E 總計8 架次完成了10.5 平方公里的正射影像數據採集和重點區域的傾斜攝影測量，整體分辨率優於4cm 。

其次，Mavic 3E 卓越的影像畫質上也助力了後續數據處理和應用的效率提升。美麗南方景區包含了古村落旅遊、水產養殖、高標準農田等豐富地物，採用Mavic 3E 所生成的實景三維模型畫質驚艷，在利用線劃圖軟件進行DLG 繪製時，可以輕鬆實現裸眼繪製。

基於高精度實景三維的DLG繪製

此外，通過司空2 ，Mavic 3E 採集數據的過程可以實時進行監測甚至是視頻直播，並在雲端同步航線照片和進行航片、錄像、開發過程的進度留檔，建立實景三維上傳以供公眾瀏覽和演示。在實景三維上實現了測繪無人機平台的突破，真正實現時序化採集和數據多級復用，挖掘了新的成果轉化場景。

採集過程通過司空2 直播視頻流雲端留檔

貼近攝影測量（nap-of-the-object photogrammetry）是武漢大學遙感信息工程學院張祖勳院士團隊針對精細化測量需求提出的全新攝影測量技術，它以物體的“面”為攝影對象，通過貼近物體表面攝影獲取超高分辨率影像，進行精細化地理信息提取。

無人機雲台姿態控制能力與高精度定位技術是貼近攝影測量的重要技術支撐，Mavic 3E 的飛控、雲台、相機和RTK 模塊可實現微秒級時間同步，提供厘米級定位精度，同時機身小巧輕便，離目標物體近距離及面對複雜環境時安全性更高，還具有良好的抗干擾性和增強圖傳。所以在貼近攝影測量場景中，Mavic 3E 也有著突出的優勢。

大疆行業應用合作夥伴成都九江偉業在6.1 蘆山地震後，受委託緊急對寶興縣進行三維重建，其中一級、二級坡裸岩部分需要貼近攝影測量。寶興縣四面環山，處於山體夾溝之中，最大海拔落差超700 米，電塔電線縱橫交錯，山壁陡峭，岩體情況復雜。時間緊急，任務量大且航測難度高，但Mavic 3E 仍出色完成了任務。

在作業中，Mavic 3E 因機身小巧輕便，在面對高壓線密布的情況時飛行更安全。單架次飛行時長超30 分鐘（降落後剩餘電量12% 左右），且飛行速度可達15 米/秒，作業效率極高。基於其4/3 CMOS傳感器的廣角相機，Mavic 3E 建模成果精細度高，岩體細節纖毫畢現，崖壁上的裂縫、間隙等地災信息得到了準確還原，助力寶興縣對地災發生的概率、危岩危坡的危險性進行全面的評估，提前預警，保障人民生命財產安全。

貼近物體表面攝影

洞察岩體裂縫和間隙

Mavic 3E 重新定義了測繪行業的小型無人機，它在對重量和體積做輕量化革新的同時，續航、圖傳和影像質量盡善盡美，在多類測繪場景中均展現出了效率、精度、靈活性和穩定性上的突出優勢。

此外，用戶購買Mavic 3E 並激活後，使用激活賬號登錄大疆智圖軟件，即可免費獲得3 個月使用權限。配合DJI Pilot 2 和大疆智圖，這套軟硬件一體化的航測解決方案簡潔易用、成本友好的特徵也進一步顯現，為大疆的測繪遙感平民化事業按下快進鍵。
