DJI FlightHub 2 現已增強 AEC 功能

建築和基礎設施管理的新標準

DJI  FlightHub 2 Analyzer 現已正式上線，引入 設計文件導入、時間軸、測量計算和自動化工作流程等功能， 為建築、工程和施工(AEC) 專業人士帶來強大的新解決方案。

推動 AEC 的數位轉型

在建築業，傳統的專案管理面臨四大持續挑戰：場地准入受限、營運成本高昂、交付成果不一致以及資料使用效率低。對於建築、工程和施工(AEC)專業人士而言，克服這些痛點需要突破傳統的工作流程，數位轉型已成為一項策略要務。

為了滿足行業不斷變化的需求，DJI 推出了 FlightHub 2 的專用 AEC，其中包含新發布的針對建築應用量身定制的分析器模組。

FlightHub 2 與 DJI Dock 3 整合後，可實現從自動無人機資料擷取、雲端 3D 建模到進階分析的閉環工作流程。這款一體化無人機解決方案可直接滿足關鍵產業需求，包括視覺化和進度追蹤、現場安全監督、法規合規性驗證以及營運效率提升。

設計檔案匯入：設計與現實的精確匹配

在施工專案管理中，設計藍圖包含關鍵的向量資料、施工規範和目標參數。借助 FlightHub 2 中新增的藍圖導入功能，使用者可以上傳 PDF 或 DXF 格式的設計文件，並透過靈活的座標轉換工具（例如自訂參數、控制點匹配或手動標記）將其與無人機生成的 3D 模型對齊。這可以實現藍圖與現實捕捉模型的精確疊加，從而輕鬆識別偏差並在專案生命週期的早期解決問題。

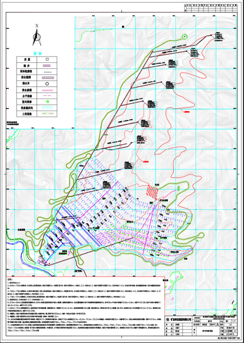

圖片222圖-2025年6月28日-04-00-27-4313-上午

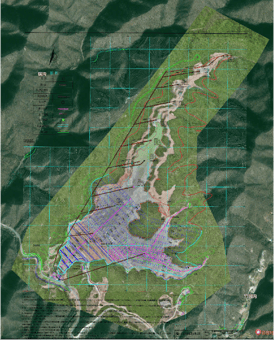

       設計檔案匯入和現實模型

例如，在尾礦壩監測專案中，設計藍圖與實景模型的智慧疊加，使工程師能夠直觀地比較壩體整體輪廓和子壩邊界與設計規範，即時追蹤洪水線變化，精準驗證排水豎井等關鍵結構，顯著提升品質控制水平，為專案安全提供可靠的資料支撐。

222-1

333-1

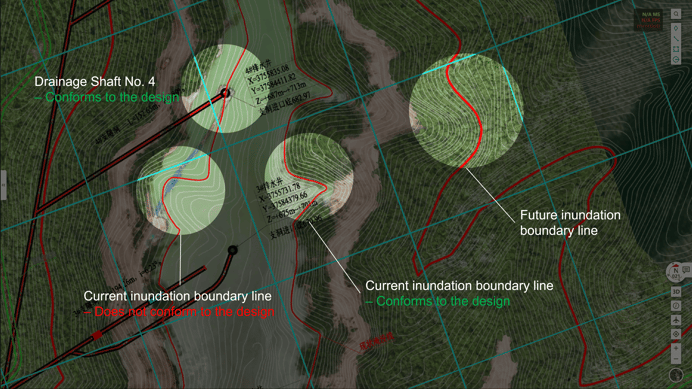

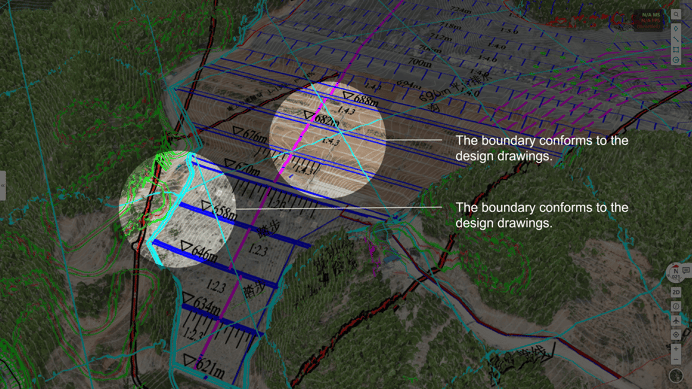

 設計檔案導入 FlightHub 2 並與尾礦壩 3D 模型疊加

時間軸：可視化專案隨時間推移的進展

無人機透過在不同時間點的一致飛行路徑，可以捕捉大量視覺數據，包括RGB、紅外線、全景影像以及二維和三維模型。面對如此豐富的數據，專案團隊如何更好地運用這些數據來提升管理效率？

FlightHub 2 引入了時間軸功能，使用戶能夠按時間順序瀏覽無人機收集的資料集。這允許從同一角度進行比較，從而更容易追蹤局部區域的變化並清晰地了解專案進度。

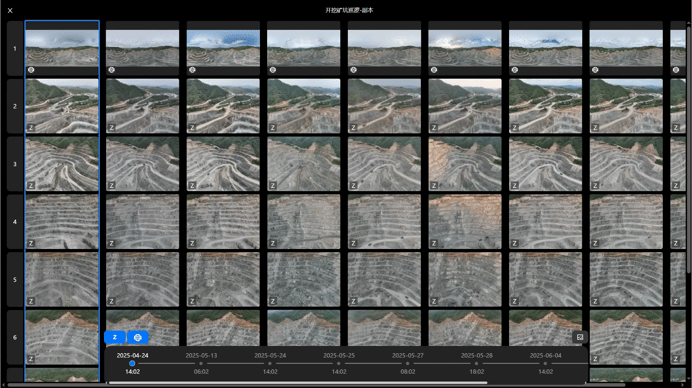

444

FlightHub 2 中的時間軸功能

c7b6ac28-2964-4e29-97f4-ab3c9a67ff46

 5月13日 | 5月24日 | 5月27日

計量計算：多種模式支援精準專案管理

FlightHub 2 支援基於雲端的建模並提供高解析度現實捕捉，為建築和基礎設施專案提供強大的數位測量能力。

1. 基本測量

距離：水平投影、垂直投影、空間距離

面積與週長：空間面積、水平投影面積、空間週長、水平投影週長

海拔差異：選定端點之間

888-1999-1

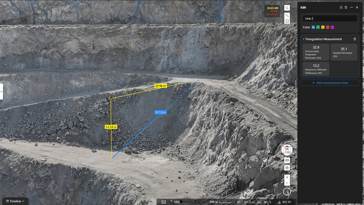

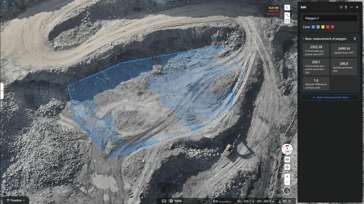

       三角測量 面積測量

2. 梯度計算與提取橫斷面

坡度計算：測量坡度 角度、坡度百分比、坡度比；支援多段坡度測量。

提取橫截面：比較多個時間範圍內的橫截面，並將其與設計圖對齊以進行偏差分析。

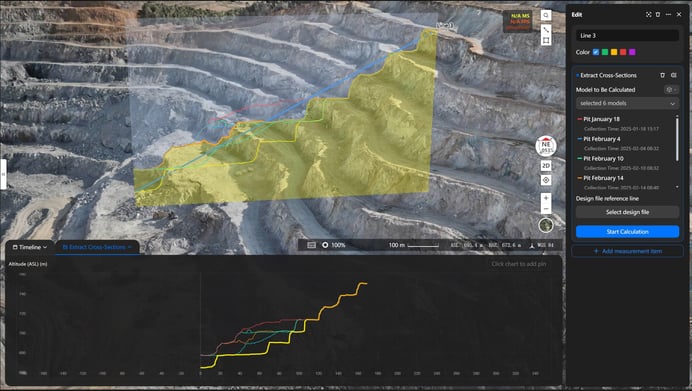

1111

跨多個模型的橫斷面比較以提取結構數據

3.體積測量

FlightHub 2 支援基於二維模型、三維模型和點雲 模型的體積計算，使用戶能夠測量開挖體積、填充體積、體積差異、總體積等變化。透過提取結構化數據，它能夠實現建築專案精準的、數據驅動的進度追蹤和數量管理。

3.1 目前模型體積計算：

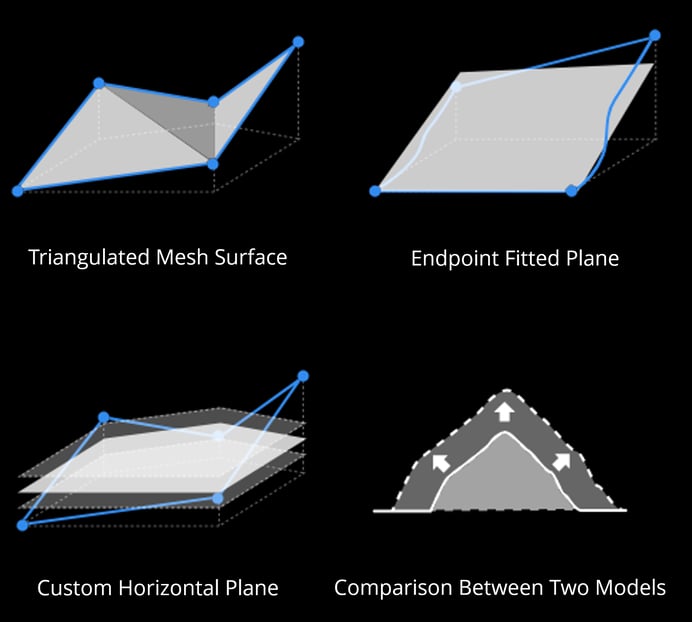

  • 支援自訂基線定義，包括：三角網格表面、 端點擬合平面、自訂水平平面或兩個模型之間的比較。
  • 支援導入3D設計文件直接計算。

2222

單週期模型體積測量

3.2多相模型體積變化計算：透過疊加不同時間捕捉的模型，使用者可以準確計算挖填體積，以支援施工管理。

3333

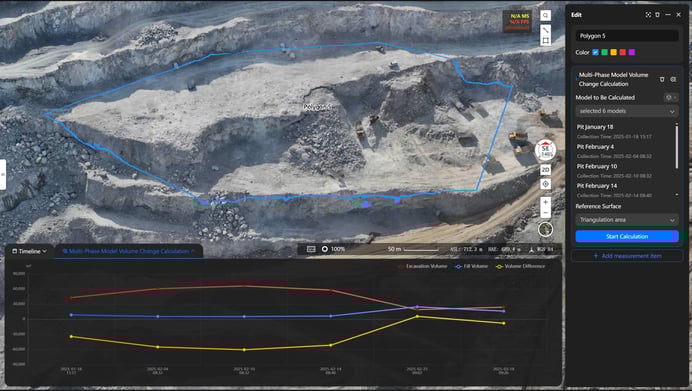

 多周期模型比較

此外，FlightHub 2 允許使用者自訂測量報告。使用者可以選擇特定的測量類型、自訂封面圖片和公司商標、頁首和頁尾顯示，以及按計畫產生和交付報告。

FlightHub 2測量工具提供視覺化和結構化的資料輸出，支援進度追蹤、品質控制和成本估算的數位決策， 推動建築專案管理走向更高的精確度和智慧化。

自動化：從捕捉到洞察 ，一體化流程

作為大疆創新的企業級軟體平台，FlightHub 2 充分利用了硬體和軟體之間的協同優勢。借助其拖放式自動化工作流程建構器，使用者可以按週期配置端到端流程，涵蓋資料收集、建模、測量、分析和報告生成，以最大限度地減少人工幹預。

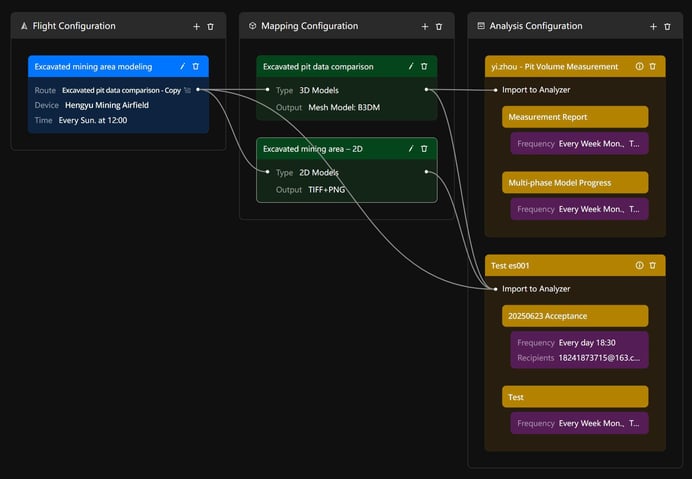

5555

自動化工作流程配置

FlightHub 2 分析器非常適合基礎設施建設、自然資源管理和採礦等垂直行業。它還能為安防、緊急應變、巡檢和城市管理等領域提供強大的數據分析能力。

FlightHub 2 透過為各行各業提供更智慧、更有效率、更精確的解決方案，協助建築產業轉型為數據驅動營運和數位化轉型。
